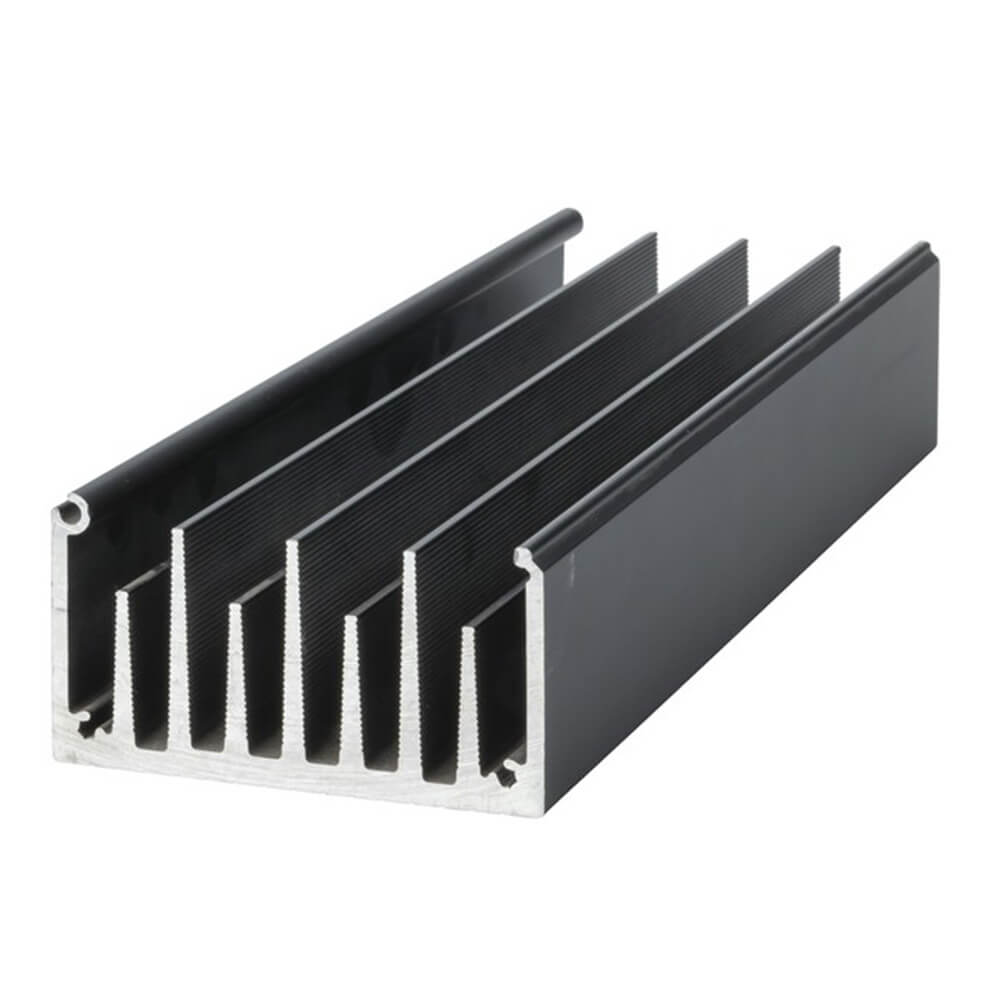

Denna kylfläns är utformad för att para sig med sig själv för att bilda en tunnel. Kylsedsprutningen har skruvflöjtcentrum för att möjliggöra 4 x nr.6 självtoppskruvar för att fästa en 80mm standardtypfläkt på en (eller båda) ände/s för att köra luft genom kylflänsen. Det är idealiskt för högeffektförstärkare och strömförsörjning. Hela enheten, inklusive fläkt/S, kan fortfarande passa in i ett hölje på 2 x rackenhet (88 mm). Kylflänsen har också ribbade fenor för extra ytarea, en 4 mm tjock bas för att möjliggöra trådtoppning och små ve -spår på 5 mm centra för att underlätta monteringshålets plats. Mittspåret är till exempel direkt under mittfenan.
Termiska egenskaper:
Kylläge för monteringstyp (ca)
Enkel längdkonvektion 0,83deg c/w
Tunnelmonteringskonvektion 0,70deg c/w
Tunnel Assembly Fan Assisted (Single) 0,35deg c/w
Tunnel Assembly Fan Assisted (Dual) 0,30deg c/w
Lämpliga fläktar är YX-2512 (12V DC) eller YX- 2510 (240V AC)
Product Specifications
- Längd: 254 mm
- Förpackad volym: 0,98L
- Förpackad vikt: 0,85 kg
- Förpackad längd: 25,5 cm
- Förpackad bredd: 8,5 cm
- Förpackad höjd: 4,5 cm
- Kylfläns: fan
- Kylfläns termisk motstånd: 0,83 degc/w
- Kylsand monteringsmetod: Skruva ner
- Kylflänsar: 2 st
- Sänkområdet bredd: 254 mm
- Komponentmonteringsområdet Höjd: 84mm
- Kylfläktmonteringsstorlek: 84mm
| Length : 25,5 cm |
Width : 8,5 cm |
| Height : 4,5 cm |
